Грамотная архитектурно-планировочная схема (см. https://house-cube.ru/arhitekturno-stroitelnoe-proektirovanie/) задаёт фундамент долгосрочного комфорта и эксплуатационной эффективности частного дома. Работа над ней включает исследование внешних и внутренних факторов, последовательную проверку решений, цифровой и физический анализ.
Контекст участка
Исследование ландшафта выполняется до первой линии эскизов. Оцениваются рельеф, грунтовые воды, роза ветров, шумовая обстановка, доступ к инженерным сетям, видовые коридоры, соседская застройка. Дополнительно учитываются правовые ограничения: красные линии, санитарные зоны, параметры застройки, охранные регламенты. Актуальный градостроительный план участка становится базовой картой для расчётов инсоляции и анализа снеговой нагрузки.
Техническое задание формирует исходные цифровые показатели: целевую площадь, состав помещений, степень приватности, требования к инженерии, бюджет, сроки. Документ уточняется в интервью с пользователями, через чек-листы потребностей и сценарные карты жизни семьи.
Пространственная программа
При зонировании жилого дома чаще всего выделяют общественную, личную и сервисную части. Между ними создаётся структура удобных переходов без паразитных коридоров, с учётом акустической изоляции и естественной инсоляции. Общественная часть ориентируется к виду и солнечному свету, личная часть прячется от посторонних взглядов, сервисная линия отделяет жилые объёмы от холодных стен и улицы. Такая схема повышает энергоэффективность и оптимизирует коммуникации.
Концепция объёмно-планировочного решения подчиняется условиям участка и целям заказчика. Для компактного городского лета подходитдят вертикальные планы с террасами, для просторного пригородного пространства — горизонтальные каскады либо ансамбль автономных блоков, объединённых переходами. Выбор этажности влияет на конструктивную схему и стоимость коробки.

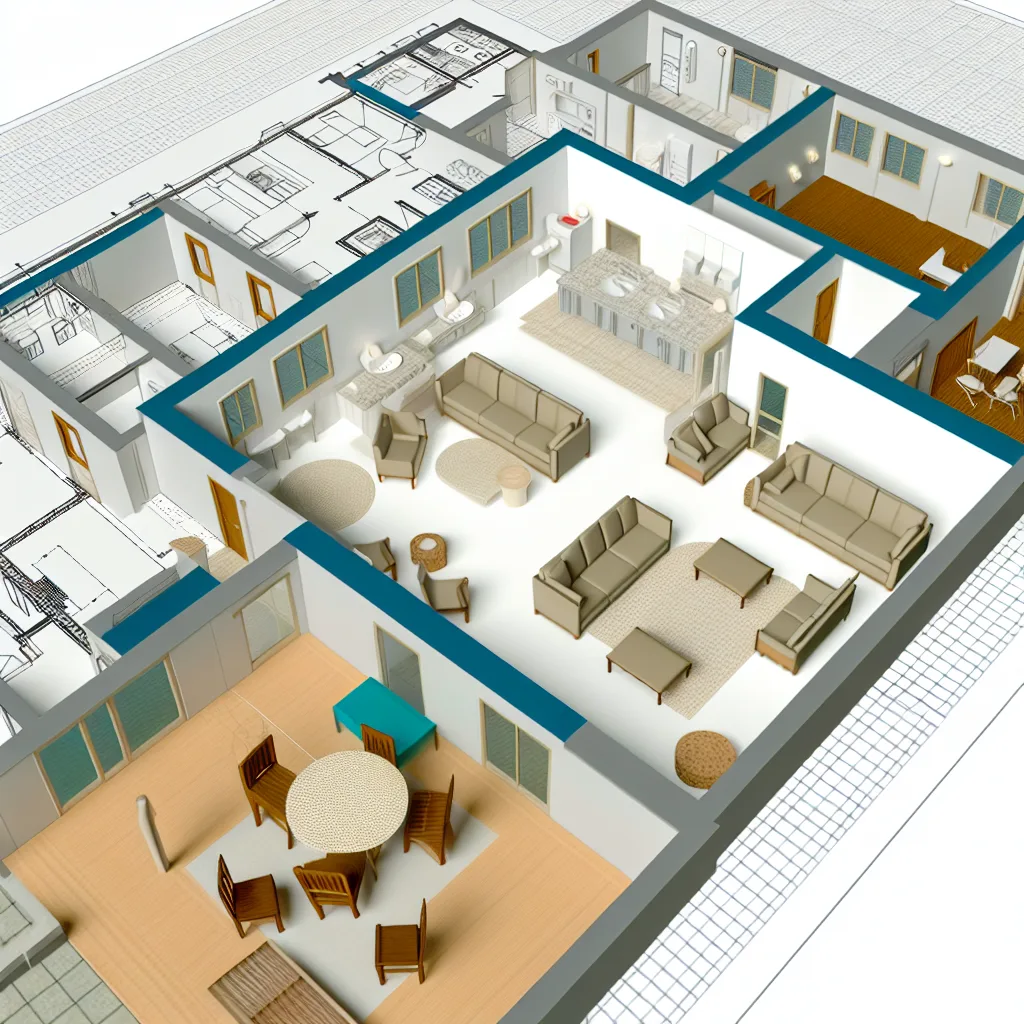

Разработка планировки включает проверку путей движения, связей «кухня-столовая-гостиная», логистики хранения, удобства обслуживания оборудования. Метод «bubble-diagram» помогает сбалансировать расстояния и площади. На этой стадии формируются уровни пола, отметки пропусков инженерных трасс, черновые спецификации окон, дверей, лестниц.
Финальный макет
Следующий шаг — укрупнённая расстановка инженерных систем. Пассивные методы отопления и охлаждения, система рекуперации тепла, гибридная вентиляция, коллекторный водоотвод, дождевой сад для локального дренажа сокращают эксплуатационные расходы. Горячие зоны инженерии размещаются компактным ядром для уменьшения длины труб и кабелей.
Фасадная концепция подтверждает пропорции, ритм проёмов, выбор отделки. Натуральный камень, термообработанная древесина, клинкер, штукатурка комбинируются с современными защитными составами. Цветовая палитра согласуется с ландшафтом и характером ближайшей застройки. Элементы солнцезащиты интегрируются в архитектуру, а не прикрепляются позднее.
Детализация включает расчёт несущей системы, узлов стыковки окон с утеплением, примыканий кровли, примечания по монтажу. Создаётся информационная модель, содержащая спецификации материалов, график поставок, количественные ведомости. На основе BIM файла генерируются листы рабочей документации и автоматические отчёты по экологии и стоимостимости.
Методический набор инструментария дополняют виртуальные туры, имитация движения солнца, аэродинамический CFD-анализ ветровых потоков, оцифровка макетов с помощью фотограмметрии, параметрические скрипты для оптимизации структуры перекрытий. Наблюдение за изменением показателей в режиме реального времени повышает точность принятия решений.
Опыт проектных бюро показывает пользу модульности, гибкого планировочного поля, способности жилья адаптироваться к изменению состава семьи и технологий. Приём предусмотреть возможность пристройки или перепланировки делает объект жизнеспособным на десятилетия. Стратегия разделения смет на очереди строительства облегчает финансирование без ущерба концепции. Энергоэффективные решения окупаются в течение первого эксплуатационного цикла, а высокое качество инженерных узлов снижает затраты на обслуживание.
Архитектурно-строительная документация (АСД) формирует технико-экономический облик объекта и служит основанием для согласований, смет, строительных работ.
Комплект базируется на федеральных и отраслевых нормативах: закон 384-ФЗ, система СПДС, ГОСТ 21.101, СП 118.13330, Eurocode при международном участии.
Работа проходит несколько логически связанных фаз, каждая завершается контролем качества и подтверждением соответствия нормам.
Исходные данные
Стартовое задание включает топографическую основу масштаба 1:500, результаты инженерно-геологических изысканий, технические условия сетевых организаций, градостроительный план участка, требования заказчика.
Сведения вводятся в общую информационную модель, уровни детализации принимаются по LOD 100-300, что упрощает коллизийный анализ и ранний подсчёт объемов.
Проектная стадия
Этап эскизно-технических решений формирует генеральный план, схемы объёмно-планировочной структуры, разрезы, фасады, экспликации помещений, структурные оси, схемы коробки, планы перекрытий и кровли.
Конструктивная проработка учитывает СП 63.13330, СП 20.13330, СП 16.13330, определяет армирование, марки металлопроката, расчётные усилия, прогибы, теплотехнические показатели стен и крыш.
Графика оформляется на форматах А1–А3, масштабы принимаются 1:100 для планов, 1:50 для узлов, толщина линий — 0,25–1,4 мм, шрифт — ГОСТ 2.304 тип Б.
Спецификации собираются в электронных таблицах с автоматизированной выгрузкой кодов КС, группирования элементов, ссылками на позиционные марки, повторяемые узлы выводятся в каталоге.
Одновременная работа инженеров МК, ОВ, ВК, ЭО идёт в координационном файле, коллизии устраняются через BIM-классификатор, после чего выпускаются объединённые листы пересечений.
Экспертиза и выпуск
Перед отправкой в экспертизу отдел качества проводит двухуровневую проверку чек-листами: соответствие состава комплекта Постановлению № 87 и корректность ссылок на нормативы.
ГЭЭ оценивает энергоэффективность, пожарную безопасность, санитарные параметры и прочностные расчёты, замечания фиксируются протоколом, после устранения замечаний повторная проверка не запрашивается.
Утверждённый комплект подписывается квалифицированной электронной подписью и выгружается в форматах PDF/A, DWG, IFC, файлы размещаются в ГИСОГД и внутреннем архиве.
Во время строительства авторский надзор фиксирует изменения, выпускает листы АС-НР, которые затем формируют исполнительную документацию.
Частые ошибки: несогласованные отметки этажей, дублирование позиций, отсутствие штампа на инженерных листах, для предотвращения применяется автоматический скрипт-валидация.
